Typové riešenie
Vlastníctvom tohto modulárneho drevodomu získate plnohodnotný priestor porovnateľný s rodinným domom.
Precízna výroba a kvalitné materiály sú zárukou dlhej životnosti a ekologického bývania.
flexibilné využitie
Pri tomto typovom riešení vychádzame z jedného pôdorysu, ktorý ponúka rôzne možnosti využitia. Stačí vhodne zariadiť nábytkom a modulový drevodom môžete využívať na pohodlné bývanie alebo na podnikanie.
To všetko v prírodnom zdravom prostredí.
špecifikácia typového riešenia
Pôdorys
Nábytok nie je predmetom tejto špecifikácie, slúži len na predstavu možného rozmiestnenia nábytku.
Niektoré vizualizované prvky na stránkach emter.sk obsahujú prvky, ktoré sú predmetom individuálneho návrhu.
Pohľady
Špecifikácia
1x obytný modul rozmery
Šírka (mm)
Dĺžka (mm)
Výška (mm)
vonkajší rozmer
4 000
10 000
3 360
vnútorný rozmer
3 320
9 320
2 500
vonkajší rozmer vnútorný rozmer
Šírka (mm) 4 000 3 320
Dĺžka (mm) 10 000 9 320
Výška (mm) 3 360 2 500
Skladby konštrukcie
- Opláštenie z exteriéru: drevovláknitá izolácia s prevetrávaným vodorovným obkladom bez povrchovej úpravy
- Obklad z exteriéru: Červený smrek
- Rám: drevený rám z KVH profilov
- Izolácia: 60 mm drevovláknitá doska + 160 mm minerálna izolácia + 40 mm minerálna izolácia
- Povrchová úprava z interiéru: biela maľovka
- Obklad z interiéru: konštrukčná doska Rigistabil 12,5 mm
- Obklad v kúpeľni: keramický obklad Rako, séria Garda 20 x 40 cm
- Požiarna odolnosť: 30´
- Súčiniteľ prestupu tepla U: 0,15 W/m2.K
Skladba ext – int:
20 mm Drevený obklad
30 mm Rošt
– Vetrotesná fólia
60 mm Drevovláknitá doska
18 mm OSB doska
40 mm Rošt + minerálna izolácia
12,5 mm Doska Rigistabil
– Maľovka
340 mm
- Krytina: fólia z mäkčeného PVC, šedej farby
- Rám: drevený rám z KVH profilov
- Izolácia: 240 mm minerálna izolácia
- Povrchová úprava z interiéru: maľovka Primalex
- Obklad z interiéru: konštrukčná doska Rigistabil
- Oplechovanie: v odtieni RAL 9006 – strieborná
- Odvod vody: spádom do strešného žľabu a strešného zvodu
- Súčiniteľ prestupu tepla U: 0,16 W/m2.K
Skladba ext – int:
Vegetačná strecha predpríprava
2 mm Hydroizolačná fólia
22 mm OSB doska
100 mm Rošt – prevetrávaná medzera
2 mm Poistná hydroizolácia
240 mm Konštrukcia KVH a izolácia
18 mm OSB doska
60 mm Rošt – inštalačná predstena
12,5 mm Doska Rigistabil
467 mm
- Opláštenie z exteriéru: impregnovaná a pretmelená OSB doska
- Rám: drevený rám z KVH profilov
- Izolácia: 240 mm minerálna izolácia
- Podlahová krytina: laminátová podlaha v imitácií dreva Egger, prip. Kontex
- Podlahová krytina v kúpeľni: keramická dlažba Rako, séria Garda 45 x 45 cm
- Súčiniteľ prestupu tepla U: 0,16 W/m2.
Skladba ext – int:
15 mm Hydroizolačná fólia
240 mm Konštrukcia KVH a izolácia
22 mm OSB doska
– Membrána vzduchotesná
10 mm Podlaha s kročajovou podložkou
287 mm
stena
Opláštenie z exteriéru:
Obklad z exteriéru:
Rám:
Izolácia:
Povrchová úprava z interiéru:
Obklad z interiéru:
Obklad v kúpeľni:
Požiarna odolnosť:
Súčiniteľ prestupu tepla U:
drevovláknitá izolácia s prevetrávaným vodorovným obkladom bez povrchovej úpravy
Červený smrek
drevený rám z KVH profilov
60 mm drevovláknitá doska + 160 mm minerálna izolácia + 40 mm minerálna izolácia
biela maľovka
konštrukčná doska Rigistabil 12,5 mm
keramický obklad Rako, séria Garda 20 x 40 cm
30´
0,15 W/m2.K
- Opláštenie z exteriéru: drevovláknitá izolácia s prevetrávaným vodorovným obkladom bez povrchovej úpravy
- Obklad z exteriéru: Červený smrek
- Rám: drevený rám z KVH profilov
- Izolácia: 60 mm drevovláknitá doska + 160 mm minerálna izolácia + 40 mm minerálna izolácia
- Povrchová úprava z interiéru: biela maľovka
- Obklad z interiéru: konštrukčná doska Rigistabil 12,5 mm
- Obklad v kúpeľni: keramický obklad Rako, séria Garda 20 x 40 cm
- Požiarna odolnosť: 30´
- Súčiniteľ prestupu tepla U: 0,15 W/m2.K
Skladba ext - int:
20 mm
30 mm
–
60 mm
160 mm
18 mm
40 mm
12,5 mm
– 340 mm
Drevený obklad
Rošt
Vetrotesná fólia Delta Fassade Plus
Drevovláknitá doska
Stĺpiková konštrukcia KVH 60×160 a minerálna izolácia
OSB doska
Rošt + minerálna izolácia – inštalačná predstena
Doska Rigistabil
Maľovka
Skladba ext - int:
20 mm Drevený obklad
30 mm Rošt
– Vetrotesná fólia
60 mm Drevovláknitá doska
18 mm OSB doska
40 mm Rošt + minerálna izolácia
12,5 mm Doska Rigistabil
– Maľovka
340 mm
strecha
Krytina:
Rám:
Izolácia:
Povrchová úprava z interiéru:
Obklad z interiéru:
Oplechovanie:
Odvod vody:
Súčiniteľ prestupu tepla U:
fólia z mäkčeného PVC, šedej farby
drevený rám z KVH profilov
240 mm minerálna izolácia
maľovka Primalex
konštrukčná doska Rigistabil
v odtieni RAL 9006 – strieborná
spádom do strešného žľabu a strešného zvodu
0,16 W/m2.K
- Krytina: fólia z mäkčeného PVC, šedej farby
- Rám: drevený rám z KVH profilov
- Izolácia: 240 mm minerálna izolácia
- Povrchová úprava z interiéru: maľovka Primalex
- Obklad z interiéru: konštrukčná doska Rigistabil
- Oplechovanie: v odtieni RAL 9006 – strieborná
- Odvod vody: spádom do strešného žľabu a strešného zvodu
- Súčiniteľ prestupu tepla U: 0,16 W/m2.K
Skladba ext - int:
Vegetačná strecha predpríprava
2 mm Hydroizolačná fólia
22 mm OSB doska
100 mm Rošt – prevetrávaná medzera
2 mm Poistná hydroizolácia
240 mm Konštrukcia KVH a izolácia
18 mm OSB doska
60 mm Rošt – inštalačná predstena
12,5 mm Doska Rigistabil
467 mm
Skladba ext - int:
2 mm
22 mm
100 mm
2 mm
15 mm
240 mm
18 mm
60 mm
12,5 mm
467 mm
Vegetačná strecha predpríprava
Hydroizolačná fólia
OSB doska
Rošt – prevetrávaná medzera
Poistná hydroizolácia
Drevovláknitá doska
Drevená konštrukcia KVH 60×240 a minerálna izolácia
OSB doska
Rošt – inštalačná predstena
Doska Rigistabil
podlaha
- Opláštenie z exteriéru: impregnovaná a pretmelená OSB doska
- Rám: drevený rám z KVH profilov
- Izolácia: 240 mm minerálna izolácia
- Podlahová krytina: laminátová podlaha v imitácií dreva Egger, prip. Kontex
- Podlahová krytina v kúpeľni: keramická dlažba Rako, séria Garda 45 x 45 cm
- Súčiniteľ prestupu tepla U: 0,16 W/m2.
Opláštenie z exteriéru:
Rám:
Izolácia:
Podlahová krytina:
Podlahová krytina v kúpeľni:
Súčiniteľ prestupu tepla U:
impregnovaná a pretmelená OSB doska
drevený rám z KVH profilov
240 mm minerálna izolácia
laminátová podlaha v imitácií dreva Egger, prip. Kontex
keramická dlažba Rako, séria Garda 45 x 45 cm
0,16 W/m2.K
Skladba ext - int:
15 mm Hydroizolačná fólia
240 mm Konštrukcia KVH a izolácia
22 mm OSB doska
– Membrána vzduchotesná
10 mm Podlaha s kročajovou podložkou
287 mm
Skladba ext - int:
15 mm
240mm
22 mm
–
10 mm
287 mm
impregnovaná OSB doska
Drevená konštrukcia KVH 60×240 a minerálna izolácia
OSB doska
membrána vzduchotesná
Podlaha s kročajovou podložkou
Povrchové materiály
Podlaha laminátová
Obklad v kúpeľni
Dlažba v kúpeľni
Farebný odtieň je závislý od individuálneho nastavenia monitora.
vybavenie modulu
- Vykurovanie hlavné: 3 x stropné infrapanely 600W + termostaty

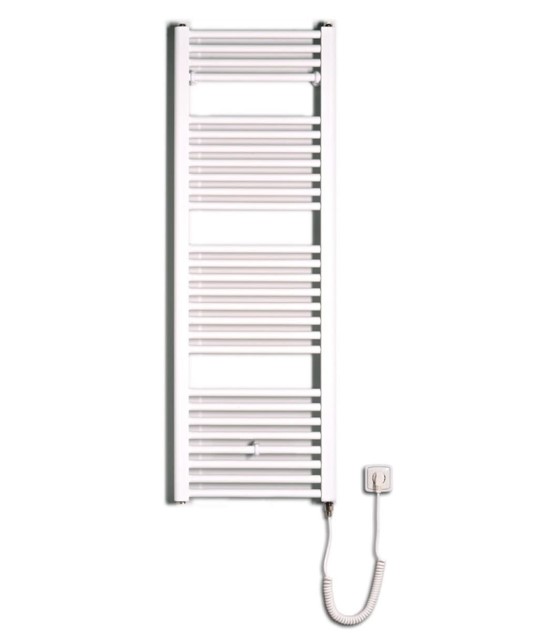

- Vykurovanie kúpelne: rebríkový elektrický radiátor 45 x 132 cm + termostat
- Príprava TUV: zásobníkový elektrický ohrievač Velis EVO 80 l, tr.B
- Okná a vchodové dvere: Euro okná 78 drevené s 3-izolačným zasklením, Uw-0,85 W/m2k, cinkovaný smrek, typ otvárania a zasklenia viď. príloha – Výpis okien a dverí
- Parapety exteriérové: hliníkové v odtieni RAL 9006 – strieborná
- Vnútorné dvere: biele interiérové dvere so zafrézovanými hliníkovými lištami, výplň voština, v obložkovej zárubni, 2 ks – šírka 700 mm + kľučka brúsená nerezová Naturel Sunny
- Kuchynské prípojky: vody, kanalizácie
- Rozvod: rozvádzač, inštalácie vedené v inštalačných predstenách stien a stropu
- Vypínače a zásuvky: ABB Basic 55, biela, rozmiestnenie viď. príloha – Elektroinštalácia
- Zásuvky: 220 V + 1 ks príprava pre elektrickú varnú dosku
- Osvetlenie: všetky vývody osvetlenia ukončené objímkou
- Tienenie: predpríprava elektroinštalácie pre exteriérové tienenie
- Umývadlo: umývadlo 55 x 45 cm Lyra Plus na skrinku
- Skrinka pod umývadlom: biela skrinka s dvierkami Lyra Plus Viva
- Batéria umývadlová: stojánková Novless Tina s clic-clacem, chróm, výška 150 mm, hĺbka 160 mm
- Sprchový kút: 90 x 90 cm štvrťkruh, Jika Cubito chróm, s bielou vaničkou liaty mramor, zástena sklo číre
- WC: predstenový inštalačný systém + závesné WC Jika Lyra Plus
- Batéria sprchová: sprchový systém Titanie Fresh na stenu s mydlovničkou, chróm
- Prípojka pre práčku: sifón pračkový nerezový
vnútorné vybavenie
Vykurovanie hlavné:
Vykurovanie kúpelne:
Príprava TUV:
Okná a vchodové dvere:
Parapety exteriérové:
Vnútorné dvere:
Kuchynské prípojky:
3 x stropné infrapanely 600W (obrázok č.1) + termostaty
rebríkový elektrický radiátor 45 x 132 cm (obrázok č.2) + termostat
zásobníkový elektrický ohrievač Velis EVO 80 l, tr.B (obrázok č.3)
Euro okná 78 drevené s 3-izolačným zasklením, Uw-0,85 W/m2k, cinkovaný smrek, typ otvárania a zasklenia viď. príloha – Výpis okien a dverí
hliníkové v odtieni RAL 9006 – strieborná
biele interiérové dvere so zafrézovanými hliníkovými lištami, výplň voština, v obložkovej zárubni, 2 ks – šírka 700 mm + kľučka brúsená nerezová Naturel Sunny (obrázok č.4)
vody, kanalizácie
- Vykurovanie hlavné: 3 x stropné infrapanely 600W (obrázok č.1) + termostaty
- Vykurovanie kúpelne: rebríkový elektrický radiátor 45 x 132 cm (obrázok č.2) + termostat
- Príprava TUV: zásobníkový elektrický ohrievač Velis EVO 80 l, tr.B (obrázok č.3)
- Okná a vchodové dvere: Euro okná 78 drevené s 3-izolačným zasklením, Uw-0,85 W/m2k, cinkovaný smrek, typ otvárania a zasklenia viď. príloha – Výpis okien a dverí
- Parapety exteriérové: hliníkové v odtieni RAL 9006 – strieborná
- Vnútorné dvere: biele interiérové dvere so zafrézovanými hliníkovými lištami, výplň voština, v obložkovej zárubni, 2 ks – šírka 700 mm + kľučka brúsená nerezová Naturel Sunny (obrázok č.4)
- Kuchynské prípojky: vody, kanalizácie
elektroinštalácia
- Rozvod: rozvádzač, inštalácie vedené v inštalačných predstenách stien a stropu
- Vypínače a zásuvky: ABB Basic 55, biela, rozmiestnenie viď. príloha – Elektroinštalácia
- Zásuvky: 220 V + 1 ks príprava pre elektrickú varnú dosku
- Osvetlenie: všetky vývody osvetlenia ukončené objímkou
- Tienenie: predpríprava elektroinštalácie pre exteriérové tienenie
Rozvod:
Vypínače a zásuvky:
Zásuvky:
Osvetlenie:
Tienenie:
rozvádzač, inštalácie vedené v inštalačných predstenách stien a stropu
ABB Basic 55, biela, rozmiestnenie viď. príloha – Elektroinštalácia
220 V + 1 ks príprava pre elektrickú varnú dosku
všetky vývody osvetlenia ukončené objímkou
predpríprava elekroinštalácie pre exteriérové tienenie
sanita
Umývadlo:
Skrinka pod umývadlom:
Batéria umývadlová:
Sprchový kút:
WC:
Batéria sprchová:
Prípojka pre práčku:
umývadlo 55 x 45 cm Lyra Plus na skrinku (obrázok č.5)
biela skrinka s dvierkami Lyra Plus Viva (obrázok č.5)
stojánková Novless Tina s clic-clacem, chróm, výška 150 mm, hĺbka 160 mm
90 x 90 cm štvrťkruh, Jika Cubito chróm, s bielou vaničkou liaty mramor, zástena sklo číre (obrázok č.6)
predstenový inštalačný systém + závesné WC Jika Lyra Plus (obrázok č.8)
sprchový systém Titanie Fresh na stenu s mydlovničkou, chróm (obrázok č.7)
sifón pračkový nerezový (obrázok č.9)
- Umývadlo: umývadlo 55 x 45 cm Lyra Plus na skrinku (obrázok č.5)
- Skrinka pod umývadlom: biela skrinka s dvierkami Lyra Plus Viva (obrázok č.5)
- Batéria umývadlová: stojánková Novless Tina s clic-clacem, chróm, výška 150 mm, hĺbka 160 mm
- Sprchový kút: 90 x 90 cm štvrťkruh, Jika Cubito chróm, s bielou vaničkou liaty mramor, zástena sklo číre (obrázok č.6)
- WC: predstenový inštalačný systém + závesné WC Jika Lyra Plus (obrázok č.8)
- Batéria sprchová: sprchový systém Titanie Fresh na stenu s mydlovničkou, chróm (obrázok č.7)
- Prípojka pre práčku: sifón pračkový nerezový (obrázok č.9)
cena za modul
Cena za modul vo vyhotovení rozpísanom v technickej špecifikácií:
Súkromný investor alebo firma ktorá nie je platca DPH:
Cena bez DPH: 74 900,- eur
Cena s DPH: 89 880,- eur
Firma, ktorá je platiteľom DPH:
Cena bez DPH: 74.900,- eur
Prenos daňovej povinnosti pri dodávke stavebných prác.
V cene nie je zahrnuté (je možné objednať individuálnou dohodou):
- zakladanie na zemných skrutkách – navrhuje sa samostatne na konkrétne miesto,
- doprava + vykládka,
- uzemnenie a bleskozvod,
- projekt pre Stavebné povolenie. Cena sa stanovuje podľa požiadaviek daného stavebného úradu.
Hmotnosť modulovej drevostavby orientačne cca 14 ton. (bez nábytku a interiérového vybavenia)
Vzduchotesnosť podľa STN – meranie individuálnou dohodou.
Termín zhotovenia modulovej drevostavby je obvykle najneskôr do 6 mesiacov od zaplatenia zálohy. Termín bude uvedený v zmluve o dielo.
Záloha na materiál 60% z ceny diela pri podpise zmluvy o dielo. Doplatok 40%
V prípade nedostupnosti niektorého materiálu u dodávateľa, zhotoviteľ použije podobný materiál od iného dodávateľa.
Miesto prevzatia: Kostolná-Záriečie, okres Trenčín
Nakládka žeriavom na dopravný prostriedok je v cene.
Nevyhovuje vám typové riešenie? Máme pre vás aj
NAJNOVšIE REALIZáCIE
Rodinný drevodom brno
Na začiatku bola vízia o rodinnom dome, ktorý by bol úsporný v energetickom koncepte, s modernými technológiami a s tradičným vzhľadom, prispôsobený dopadom na zmenu klímy. Dom, v ktorom by sa ľudia cítili dobre a ktorý by bol priateľský aj k životnému prostrediu. Táto vízia sa nesie od samotného plánovania rodinného domu, jeho výstavby, užívania a aj jeho zrecyklovania.
MODULOVÝ DREVODOM HRIŇOVÁ
Modulový drevodom je určený pre 4 osoby. Nosná konštrukcia z KVH profilov, drevené obklady, drevené okná je to, čo do prírody patrí. Je to jedinečné miesto, kde celá rodina bude s radosťou tráviť voľný čas.
MODULOVÝ DREVODOM RAKÚSKO
Modulový dom je z dvoch navzájom prepojených modulov do tvaru L. Je určený pre 2 osoby. Celodrevená nosná konštrukcia je z KVH profilov. Dvojplášťová strecha je s prevetrávanou vzduchovou medzerou chránená hydroizoláciou a vegetačnou strechou.
